手中有一条以前手机的数据线是USB接口的,另一头是手机的专用接口,先将数据线从中间剪开,用万用表测出TTL使用的4根线。

1、将USB数据线的USB接头金属触点面向上,最右侧(UDB的地线),与剪开的另一侧的各个接线测试电阻(或断通),测试到电阻为0(或通)的一根接线记下来(地线),那么5V的接线就是TTL的Vcc线(Vcc这根线在破解时无用,如果没有测出也无所谓)。

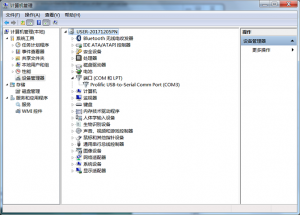

2、将剪断的USB数据线插入计算机,并安装好驱动程序,在设备管理器里识别为COM接口。



3、万用表调至DCV(直流电压)档,用黑色表笔接刚才测出的地线,并用红表笔分别测试其它接线,可以测试出5V、3V、0V等接线出来。

4、打开软件《串口调试专家》,选择此数据线的COM接口并打开监控,同时将自动发送框勾选。

5、将刚才测出的3V接线 和 0V 接线端接(有多个这样的线,可以排列组合测试),如果接收框中出多次现于发送框中相同的信息,那么3V接线就是TTL中的数据发送线(TX),0V接线就是TTL中的数据接收线(RX)。

6、将刚才测出的线同废旧机箱上拆下的主板连线对接(主要是想破解的时候接线方便)。
