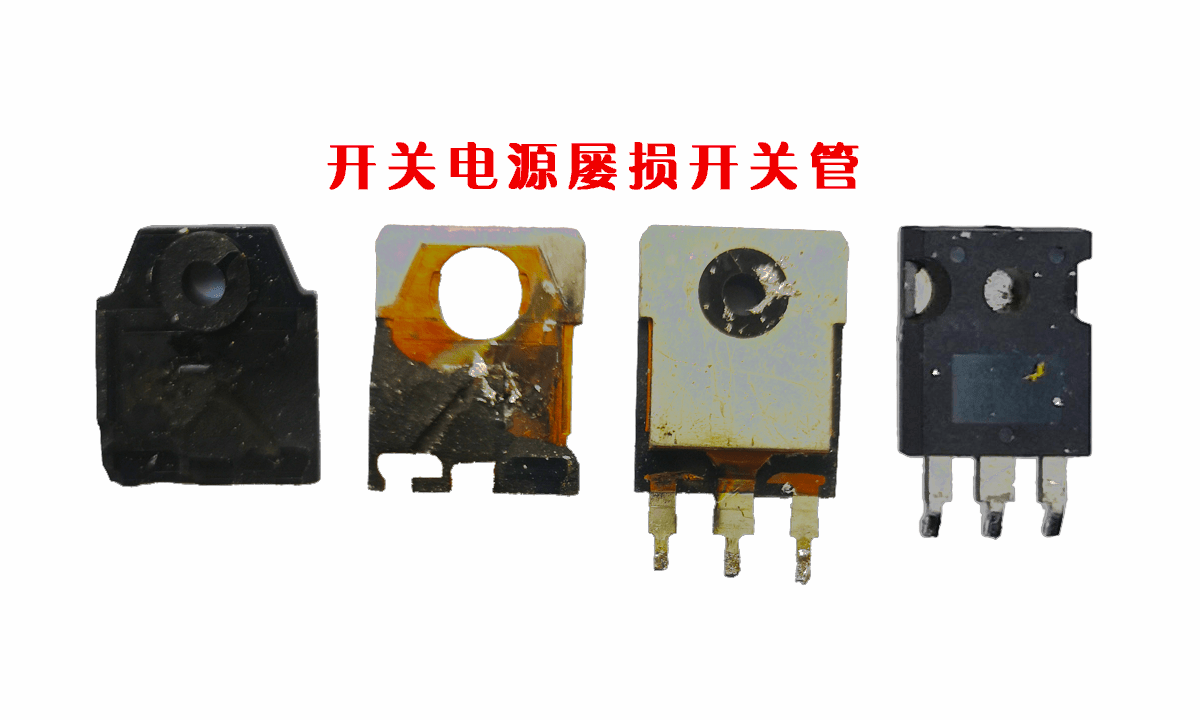

开关管是开关电源的核心部件,工作在大电流、高电压的环境下,其损坏的比例是比较高的,一旦损坏,往往并不是换上新管子就可以排除故障,甚至还会损坏新管子。这种屡损开关管的故障排除起来是较为麻烦的,往往令初学者无从下手,下面简要分析一下常见原因:

1、开关管过电压损坏
①、市电电压过高,对开关管提供的漏极工作电压高,开关管漏极产生的开关脉冲幅度自然升高许多,会突破开关管D-S的耐压面而造成开关管击穿。
②、稳压电路有问题,使开关电源输出电压升高的同时,开关变压器各绕组产生的感应电压幅度大,在其一次绕组产生的感应电压与开关管漏极得到的直流工作电压叠加,如果这个叠加值超过开关管D-S的耐压,会损坏开关管。
③、开关管漏极保护电路(尖峰脉冲吸收电路)有问题,不能将开关管漏极幅度较高的尖峰脉冲吸收掉而造成开关管漏极电压过高击穿。
④、300V滤波电容失效,使其两端含有大量的高频脉冲,在开关管截止期间与反峰电压叠加后,导致开关管过电压而损坏。

2、开关管过电流损坏
①、开关管散热片过小或固定不牢。
②、开关电源负载过重,造成开关管导通时间延长而损坏开关管。常见原因是输出电压的整流、滤波电路不良或负载电路有故障。
③、开关变压器匝间短路。

3、开关管功耗大而损坏
常见的有开启损耗大和关断损耗大两种。开启损耗大主要是由于开关管在规定的时间内不能由放大状态进入饱和状态,主要是开关管激励不是造成的。关断损耗主要是开关管在规定的时间内不能由放大状态进入截止状态,主要是开关管栅(基)极的波形由于某种原因发生畸变造成的。

4、开关管本身有质量问题
市售电源开关管质量良莠不齐,如果开关管存在质量问题,屡损开关管也就在所难免。

5、开关管代换不当
开关电源的场效应开关管功率一般较大,不能用功率小、耐压低的场效应管进行代换,否则极易损坏。也不能用彩电电源常用的功率晶体管进行代换,实验证明,代换后电源虽可工作,但通电几分钟晶体管即过热,会引起屡损开关管的故障。
