一、按酒店图纸来看

实现纯无线AP覆盖的方式有三种

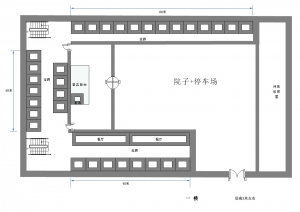

1、楼道内分布AP和天线

客房走廊满布无线AP和天线

一般来说,AP距离房间的卫生间近,卫生间处于客房门口,信号难以有效进入客房内,五星酒店豪华卫生间信号屏蔽更为严重,客房内无线信号弱,连接很不稳定。WLAN无线网络只有三个互不干扰频道,大量的AP安装在一起会产生严重的同频干扰问题,导致无线网络网速急剧下降,中空型酒店问题更为严重。在多个AP的信号重叠区域,SSID网络名称同名又造成网络连接不稳定,无线连接不停跳转,导致连接不稳定。

一般来说,AP距离房间的卫生间近,卫生间处于客房门口,信号难以有效进入客房内,五星酒店豪华卫生间信号屏蔽更为严重,客房内无线信号弱,连接很不稳定。WLAN无线网络只有三个互不干扰频道,大量的AP安装在一起会产生严重的同频干扰问题,导致无线网络网速急剧下降,中空型酒店问题更为严重。在多个AP的信号重叠区域,SSID网络名称同名又造成网络连接不稳定,无线连接不停跳转,导致连接不稳定。
a)由于门口卫生间信号屏蔽问题,虽然布满了大量AP,无线信号还是不好进入客房内,信号不稳定。
b)楼上楼下和同一楼层过多AP产生干扰,速率严重下降,越多人无线上网,问题越严重(对于中空的酒店环境,干扰问题更明显)。
c)同一房间内可以收到好几个AP信号,2.4G同频干扰造成连接不稳定,出现客人电脑无线连接”跳来跳去,时断时续”问题。
d)穿墙过多的房间可能是信号盲区,信号交叉过多的房间可会出现信号盲区。

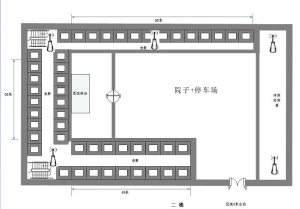

2、小功率AP分布
每客房一台无线AP方式和一的图示类似,但AP点更多,每个房间针对性的做一个小功率AP。
a)虽解决了信号覆盖的弱的问题,但楼上楼下隔壁房间过多AP产生干扰,速率严重下降,越多人无线上网,问题越严重。
b)同一房间内可以收到好7、8个以上AP信号,2.4G同频干扰造成连接不稳定,出现客人电脑无线连接”跳来跳去,时断时续”问题。

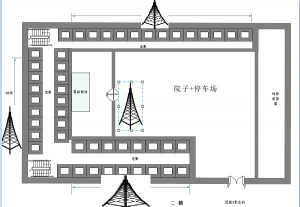

3、按酒店现有结构,使用大功率覆盖方式

大功率发射针对性覆盖每个方向,按照房间结构,向外方向为窗户,可以在中心及北南西(东)每个方向的图示位置做大功率发射,可以覆盖到每个房间的窗户位置,窗户较穿墙信号衰减小得多,可以实现覆盖问题。
a)功率控制平衡,每个大功率点的功率需要控制不能过大,否则会出现方案一或二的交叉覆盖问题;
b)施工难度,需要在建筑外的空地架设,且建议发射点高架,须额外施工,是否有空间可利用。

4,AP+WOC覆盖或完全WOC覆盖
目前CATV常用的线缆是SY(W)V-75-5同轴电缆,SY(W)V-75-5是专门为有线电视生产的,传统观点认为传输2.4g的频段衰减很大。但根据实际测量,同轴电缆率衰一般是50db/100米左右。 微波链路损耗计算公式:损耗(以dB为单位)=32.5+20log( 频率,GHz) + 20log(距离,米)+传输线缆损耗。假设传输到50米处,通过计算,采用CATV 线缆的传输损耗要比通过空气传输少9db左右,如果再考虑墙壁对无线传输的15~25dB损耗,CATV线缆传输至少要比传统的覆盖方式减少了25db 的损耗,WOC无源天线延伸系统就是基于这点提出的。

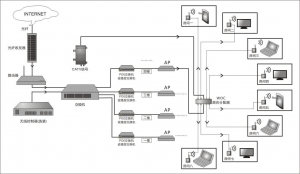

(1)无线AP+WOC
减少方案一或二的AP数量,杜绝AP间交叉干扰,易覆盖区使用传统的AP天线,盲区使用WOC做房间内补点。

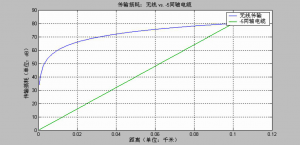

在-7线缆传输下WIFI信号衰减和无线的比较

无线在传输过程中会穿墙,所以衰减会更大

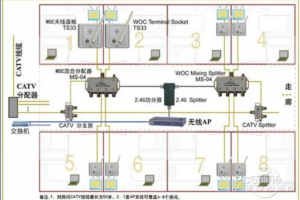

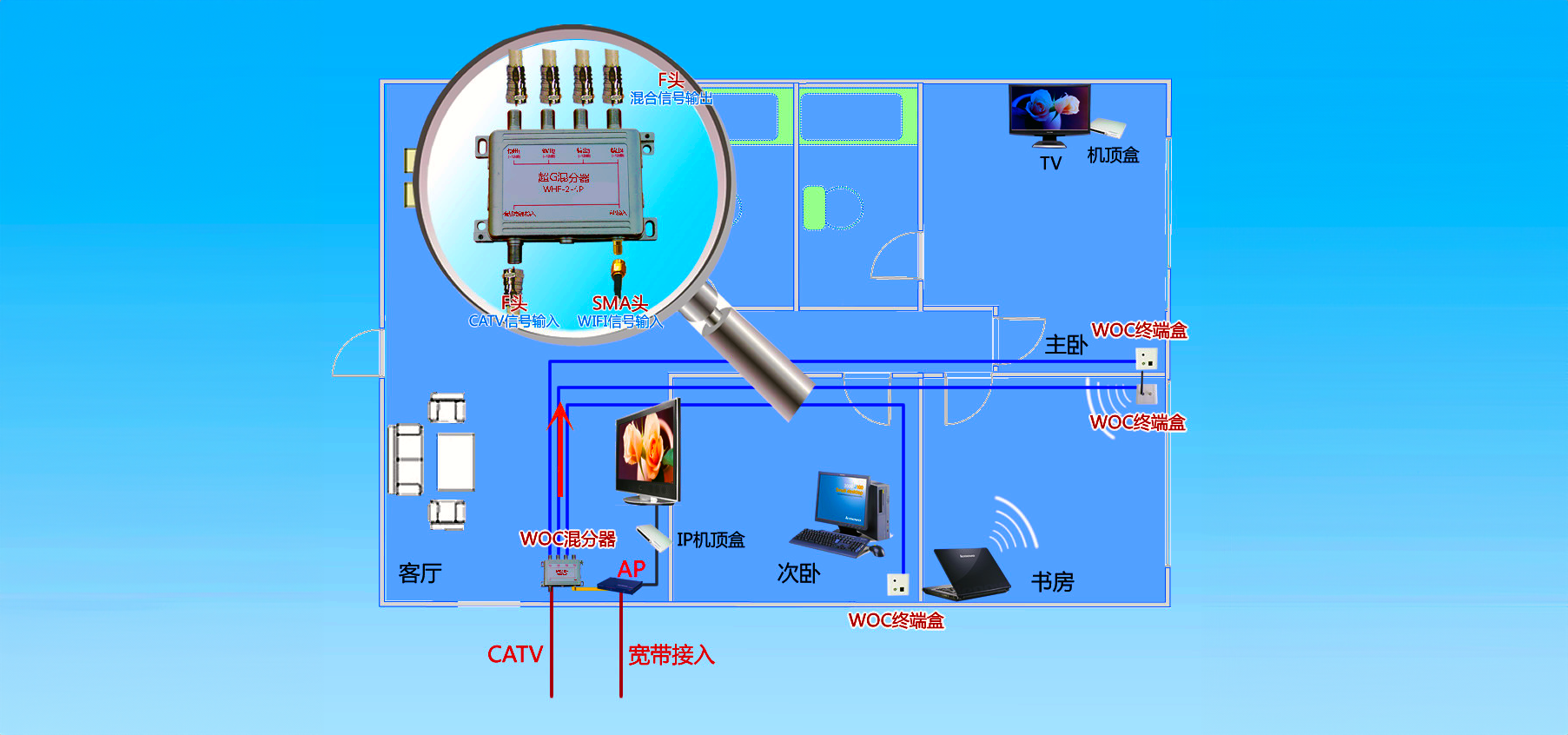

WOC工作原理
简单来说,WOC是一套无源天线延伸系统。它利用现有的CATV线缆作为AP无线信号的传输媒介,具体工作原理如下:
a. 在进入客房前,无线AP发出的WLAN信号与走廊的CATV主干信号进行混合;
b. 混合的WLAN CATV信号通过现有CATV线缆进入客房;

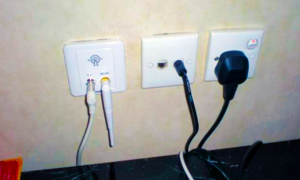

c. 混合信号终结在客房的专用WLAN电视面板上,并进行信号分离;
d. WLAN信号从面板上的小天线发送,CATV信号连接到电视机上,客人可以在房间内无线上网,并可以同时在电视机收看节目。

WLAN OVER CATV(WOC)方案的技术优势
a. 无线信号强,不用穿墙,覆盖均匀,没有死角;
b. 无干扰.一套AP无线信号分配到8个到16个房间内,加上CATV线缆的自然损耗,延伸到客房内的无线信号不会过强,刚好足够在房间内使用。信号不会穿越楼上楼下或对面房间,不会造成和其他AP的信号干扰;
c. 终端工作稳定,相连几个房间在同一AP下有效的工作和管理,没有其他AP强信号的入侵,不会在同一房间内收到好几个AP信号,不会出现传统覆盖方式的“时断时续, 无线网络跳来跳去”现象;
d. 施工简单,无须更改现有同轴电缆网结构;
e.辐射功率只有传统覆盖方式的几十分之一,符合国家相关规定,确保人身安全;
f.扩容灵活方便。

设备成本:
AP+WOC可以较好的降低成本。
方案3较高且施工难度大。

覆盖效果:
方案3和方案4才能较好的实现无线覆盖。

一、以完全WOC方案为例,每层有50个房间,需要5个工业级AP。
三层需要15个,总需要三个二层交换机,一个三层主交换机。
房间需要功分器分配器若干,只需要把网线分不到每楼层交换机,不需要进房间。

二、方案一或方案二
每层需要30个以上的AP,每层两台二层交换机,30根以上的网线到AP。

三、方案三
四个工业级2.4G功放,2.4G通信天线+发射塔。
