一、配置(Console)电缆连接

1、配置电缆

配置口电缆是一根8芯电缆,一端是压接的RJ-45插头,插入LSBM1WCM2A0业务板的Console口里;另一端则带有一个DB-9(孔)插头,可插入配置终端的9芯(针)串口插座。

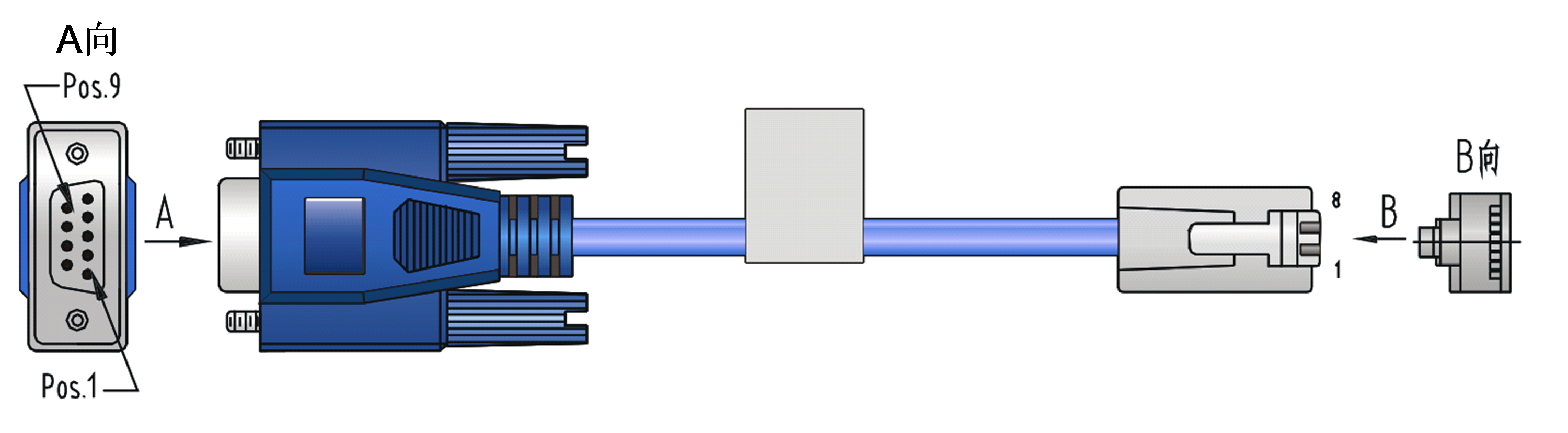

配置口电缆示意图

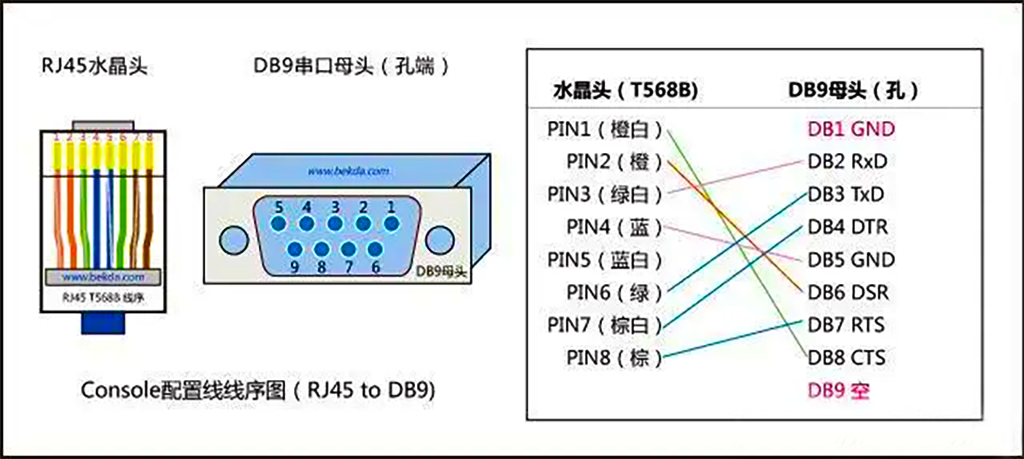

配置电缆连接关系:



RJ-45(水晶头)

Signal(信号)Direction(方向)DB9(调制解调器)

DB9(串口线序)

1RTS→78
2DTR→46
3TXD→32
4DCD←15
5GND–55
6RXD←23
7DSR←64
8CTS←87

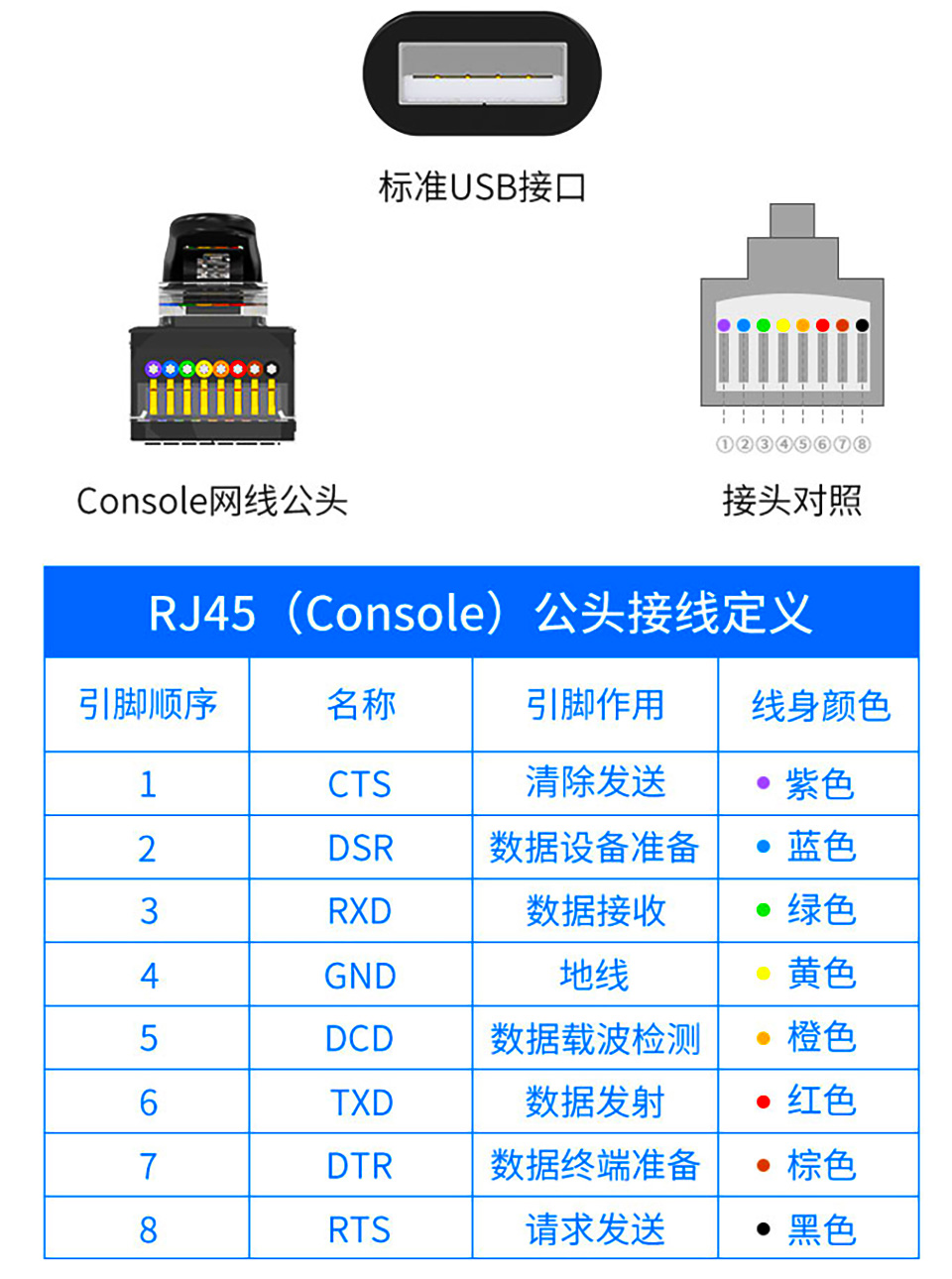

RJ45(Console)公头接线定义:

USB(Console)公头接线定义:
