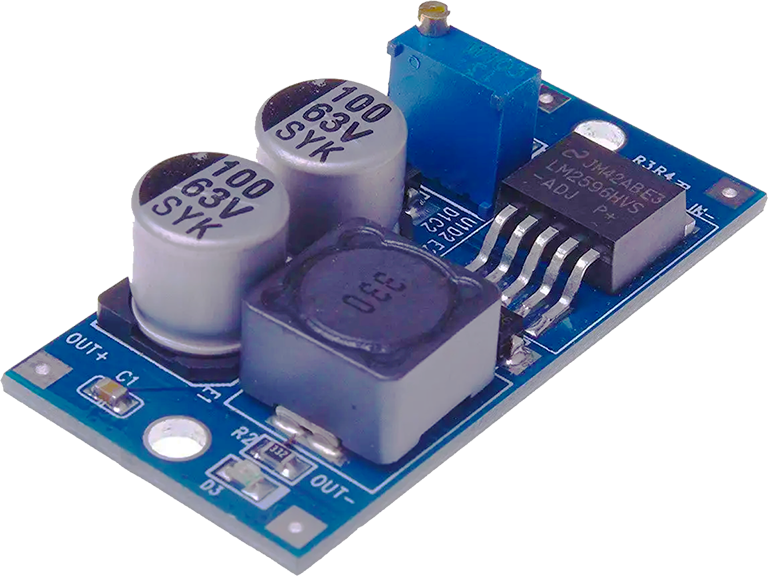

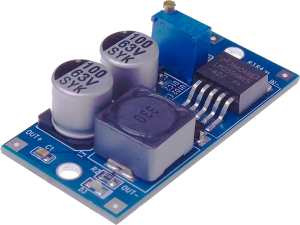

DC/DC概念

是指将一个固定的直流电压变换为可变的直流电压,也称为直流斩波器。这种技术被广泛应用于无轨电车、地铁列车、电动车的无级变速和控制,同时使上述控制获得加速平稳、快速响应的性能,并同时收到节约电能的效果。用直流斩波器代替变阻器可节约电能(20~30)%。直流斩波器不仅能起调压的作用,同时还能起到有效地抑制电网侧谐波电流噪声的作用。

DC/DC工作原理

DC/DC变换是将原直流电通过调整其PWM(占空比)来控制输出的有效电压的大小。

DC/DC转换器又可以分为硬开关(Hard Switching)和软开关(Soft Switching)两种。硬开关DC/DC转换器的开关器件是在承受电压或流过电流的情况下,开通或关断电路的,因此在开通或关断过程中将会产生较大的交叠损耗,即所谓的开关损耗(Switching loss)。当转换器的工作状态一定时开关损耗也是一定的,而且开关频率越高,开关损耗越大,同时在开关过程中还会激起电路分布电感和寄生电容的振荡,带来附加损耗,因此,硬开关DC/DC转换器的开关频率不能太高。软开关DC/DC转换器的开关管,在开通或关断过程中,或是加于其上的电压为零,即零电压开关(Zero-Voltage-Switching,ZVS),或是通过开关管的电流为零,即零电流开关(Zero-Current·Switching,ZCS)。这种软开关方式可以显著地减小开关损耗,以及开关过程中激起的振荡,使开关频率可以大幅度提高,为转换器的小型化和模块化创造了条件。功率场效应管(MOSFET)是应用较多的开关器件,它有较高的开关速度,但同时也有较大的寄生电容。它关断时,在外电压的作用下,其寄生电容充满电,如果在其开通前不将这一部分电荷放掉,则将消耗于器件内部,这就是容性开通损耗。为了减小或消除这种损耗,功率场效应管宜采用零电压开通方式(ZVS)。绝缘栅双极性晶体管(Insu1ated Gate Bipo1ar tansistor,IGBT)是一种复合开关器件,关断时的电流拖尾会导致较大的关断损耗,如果在关断前使流过它的电流降到零,则可以显着地降低开关损耗,因此IGBT宜采用零电流(ZCS)关断方式。IGBT在零电压条件下关断,同样也能减小关断损耗,但是MOSFET在零电流条件下开通时,并不能减小容性开通损耗。谐振转换器(ResonantConverter ,RC)、准谐振转换器(Qunsi-Tesonant Converter,QRC)、多谐振转换器(Mu1ti-ResonantConverter,MRC)、零电压开关PWM转换器(ZVS PWM Converter)、零电流开关PWM转换器(ZCS PWM Converter)、零电压转换(Zero-Vo1tage-Transition,ZVT)PWM转换器和零电流转换(Zero- Vo1tage-Transition,ZVT)PWM转换器等,均属于软开关直流转换器。电力电子开关器件和零开关转换器技术的发展,促使了高频开关电源的发展。

DC/DC的发展方向

半导体技术进步是DC/DC技术变化的强大动力。
1、MOSFET的技术进步给DC/DC模块技术带来的巨大变化,同步整流技术的巨大进步。
2、Schottky技术的进步。
3、控制及驱动IC的进步。
a、高压直接起动
b、高压电平位移驱动取代变压器驱动
c、ZVS,ZCS驱动器贡献给同步整流最佳效果
d、光耦反馈直接接口PWM IC经历了电压型=>电流型=>电压型的转换,又经历了硬开关=>软开关=>硬开关的否定之否定变化。掌握优秀控制IC是制作优秀DC/DC的前提和关键。
4、微控制器及DSP进入DC/DC是技术发展的必由之路。
5、磁芯技术的突破是下一代DC/DC技术进步的关键,也是巨大难题。
