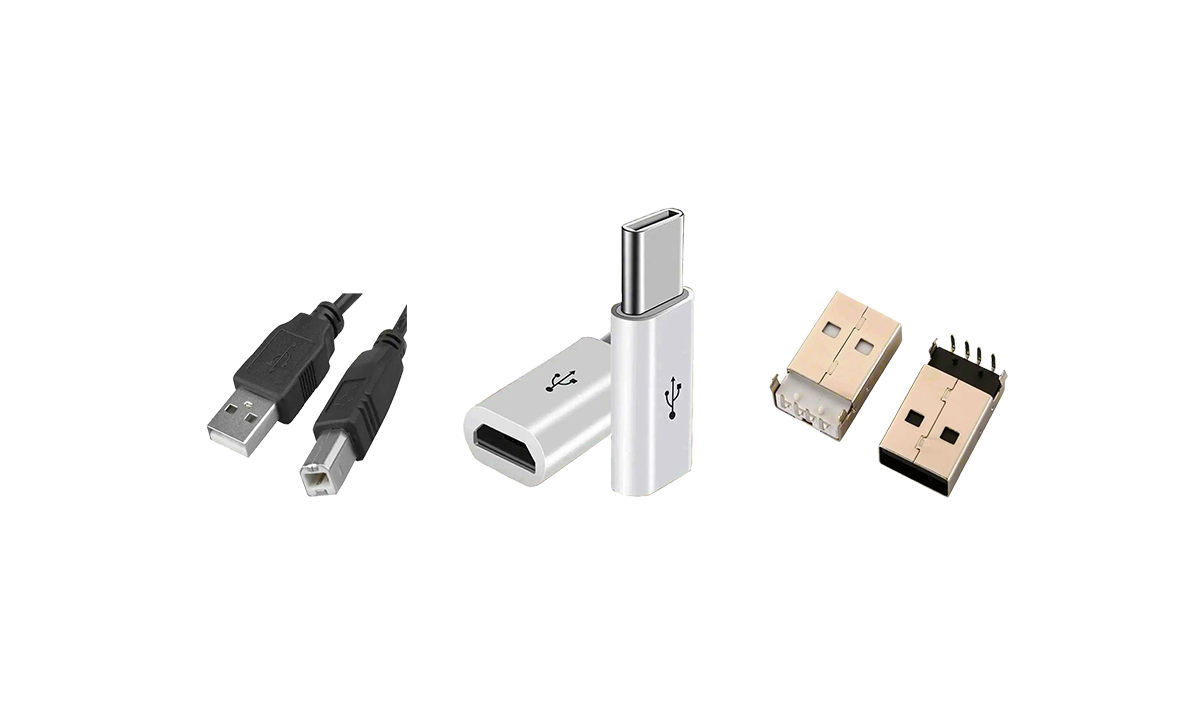

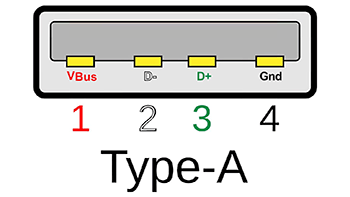

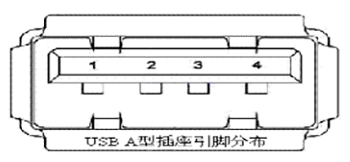

USB-A型插座引脚分布图:

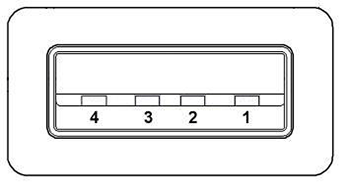

USB-A型插头引脚分布图:

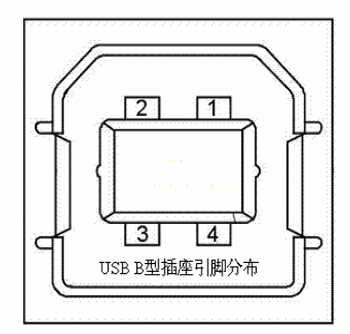

USB-B型插座引脚分布图:

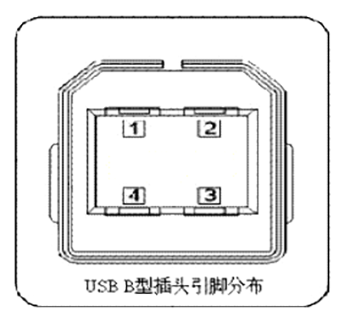

USB-B型插头引脚分布图:

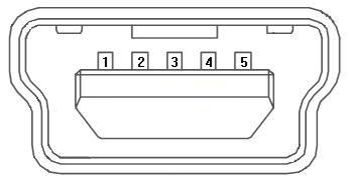

USB-mini-B插座引脚分布图:

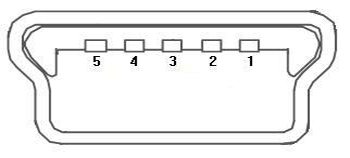

USB-mini-B插头引脚分布图:

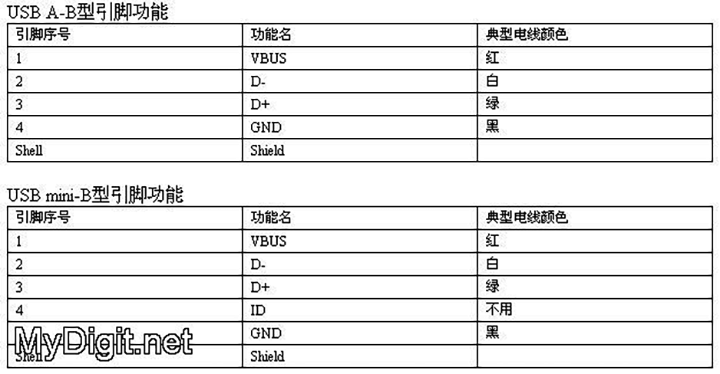

USBA-B型引脚功能表:

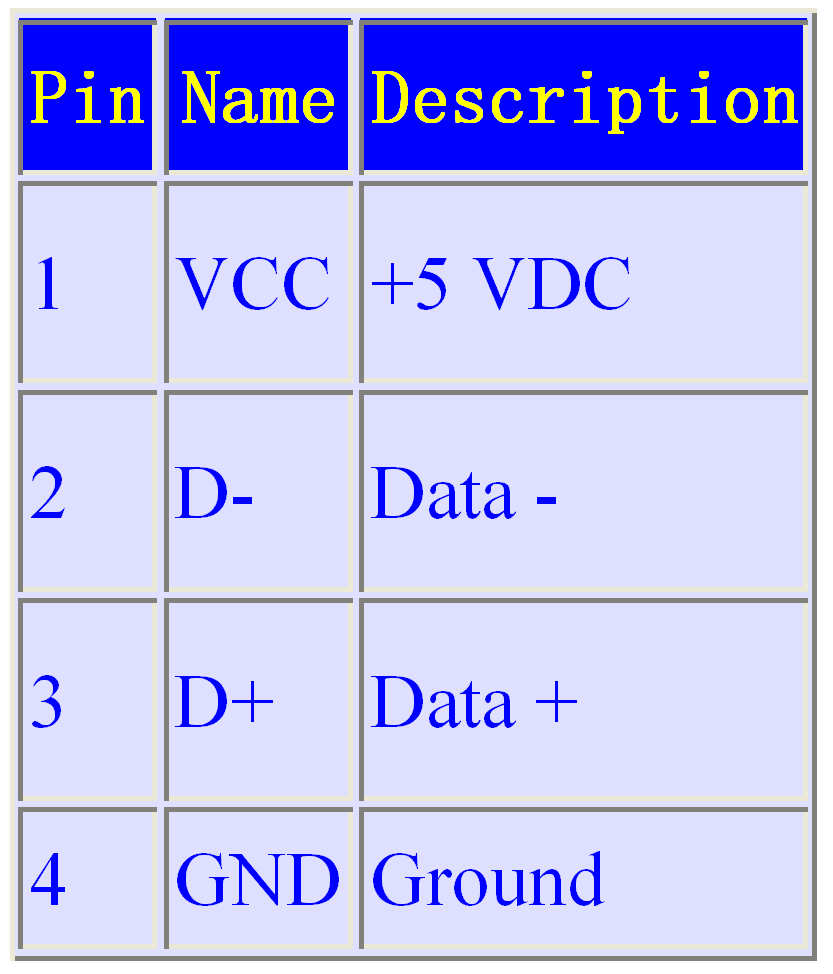

引脚定义:

usb一般的接线方法是这样的:
红线:vcc
黑线:gnd
白线:data-
绿线:data+

Type-C接口:

越来越多的手机用Type-C接口,是因为Type-C比之前的Micro USB接口允许的电流大,充电速度快,而且还可以利用超级快充协议,大大减少充电时间。还有一个原因是Type-C数据线不分正反,随便盲插,解决了Micro USB数据线的痛点。Type-C数据线最常用的功能就是充电,以及与电脑连接互传数据。

现在的很多手机使用了TypeC接口,然而实际上这些USB只能到2.0。入门级游戏本以及绝大部分超极本上的Type-C,通常都只是USB3.0,顶多再支持一下DP视频输出,只有极少数高端本才能支持雷电3和其他特性,但厂商从来不会给你把Type-C能支持的不支持的给你介绍全了。

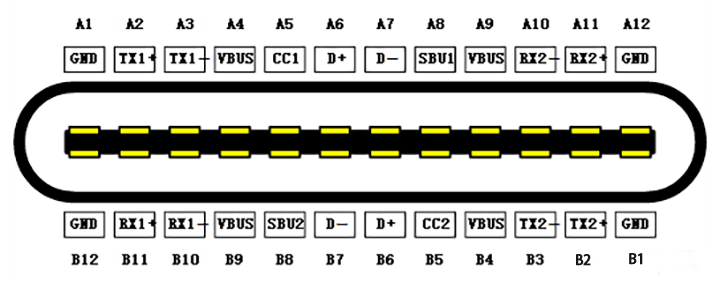

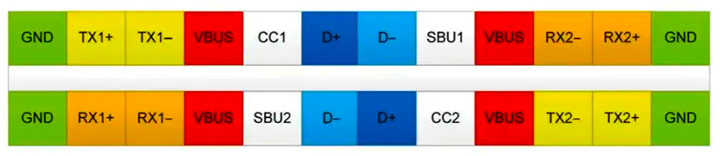

Type-C定义图:

TypeC传输视频的理解:

先从原理上说,type-c(以下用C口简称)设备和高分辨率显示器搭配在一起时,究竟遇到了哪些问题。主要负责数据传输的分别是D+、D-、TX1、RX1、TX2和RX2,平时使用时,D+、D- 提供了USB2.0的信号,而如果使用USB3.1 Gen1或2(5或10Gbps,现在USB的命名规则已经愈发让人混乱了,用3.2标注可能会更乱),就需要再加上一组TX、RX(就是一组收发,这里这么写是为了跟图中对应,方便零基础的理解)。如果还需要提供DP信号,就可以使用另一组闲置不用的TX、TR,以TI的TUSB1064为例,官方名称叫“TYPE-C DP交替模式10Gbps灌电流侧线性转接驱动器交叉点开关”,说人话就是个USB和DP信号的分割器,将一根线缆里的东西分成了两部分。
