无源光网络:由光纤、光分路器、光连接器等无源光器件组成的点对多点的网络,简称PON。
无源光网络系统:由光线路终端OLT、无源光网络PON(或光分配网ODN)、光网路单元ONU 组成的信号传输系统,简称PON 系统。
冷接子:一种通过机械方式快速实现裸光纤对接的光纤接续器件。
光分路器:一种可以将一路光信号分成多路光信号以及完成相反过程的无源器件,简称OBD。
皮线光缆:是一种采用小弯曲半径光纤,具有低烟无卤阻燃特性外护套的非金属光缆,适用于室内暗管、线槽、钉固等敷设方式。
无源光网络系统主要应用于小区光纤入户,村光纤覆盖等。

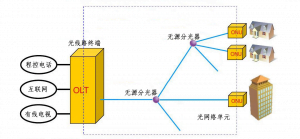

老式无源光网络
老式无源光网络

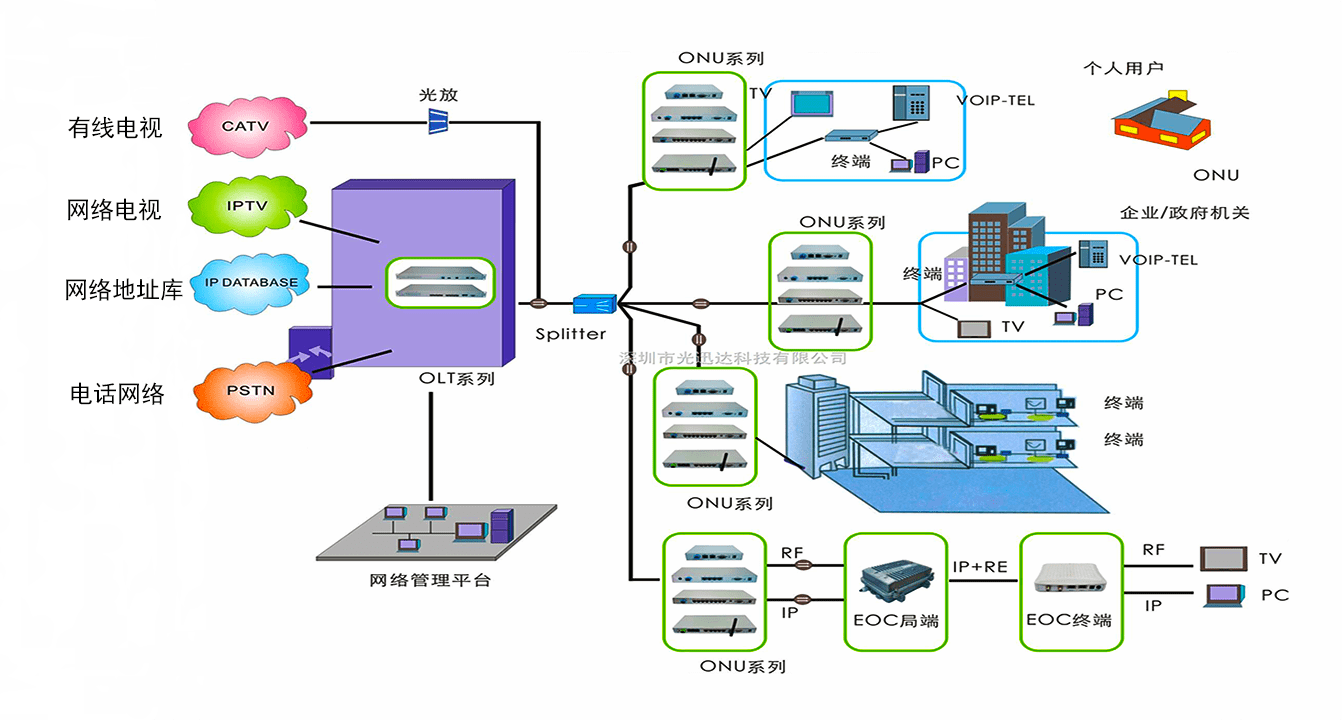

FTTH EPON网络分为三大部分:
OLT:负责汇聚各种业务,并送入上层业务网
ODN:光分配网络,实现光缆延伸至用户;
主要包括:
光缆、分纤设备
分光器、入户光缆
ONU:负责话音、宽带、iTV等业务复用和解复用。

ODN——分光器介绍:
分光器是组建EPON网络的一个组件,是一个连接OLT和ONU的无源设备,它的功能是分发下行数据,并集中上行数据EPON中分光器最大分光比为1:64,及64条光纤可通过1条光纤传送信号。
分光器尽可能靠近用户。

光纤网络铺设原则:
1.尽量采用一级均匀分光,不宜超过3级。(简化网络结构,便于故障排除);
2.分光器尽量靠近用户。(节省光纤、管道资源);
3.分光器尽量集中放置。(方便维护,节省OLT资源)。
